Een Hitachi DX-set interface sluit de DX-warmtewisselaar in ventilatie-units, luchtgordijnen en grote kanaalunits aan op de Hitachi-buitenunits. Hierdoor is verwarming en koeling mogelijk. Het vermogen kan overeenkomstig aan de inlaat- en/of de uitlaattemperatuur van de warmtewisselaar of via een extern analoog signaal worden aangepast, afhankelijk van uw eisen met betrekking tot koeling en verwarming.

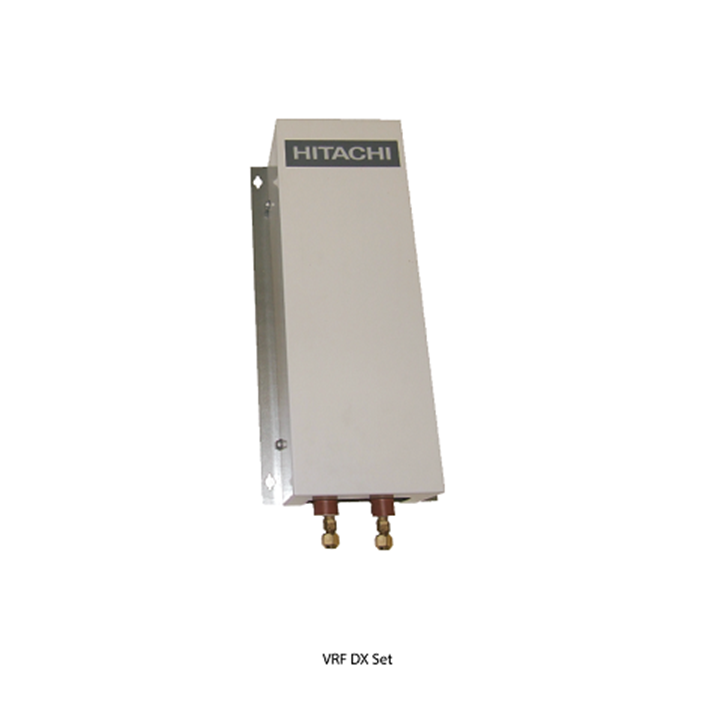

Hitachi DX-set
Productspecificaties
Specificaties I
| Model | EXV2.0E2 | EXV2.5E2 | EXV3.0E2 | EXV4.0E2 | ||
|---|---|---|---|---|---|---|
| Nominaal Koelvermogen (min./nom./max.) | kW | 4,00 - 5,00 - 5,60 | 4,80 - 6,00 - 6,30 | 5,70 - 7,10 - 8,00 | 8,00 - 10,00 - 11,20 | |
| Nominaal Verwarmingsvermogen (min./nom./max.) | kW | 4,50 - 5,60 - 7,10 | 5,60 - 7,00 - 7,10 | 6,40 - 8,00 - 9,00 | 9,00 - 11,20 - 12,50 | |
| Volume van de warmtewisselaar minimum | l | 0,57 | 0,89 | 1,03 | 1,51 | |
| Volume van de warmtewisselaar maximum | l | 1,64 | 1,83 | 2,89 | 4,56 | |
| Afmetingen behuizing expansieventiel (H x B x D) | mm | 431 x 199 x 103 | 431 x 199 x 103 | 431 x 199 x 103 | 431 x 199 x 103 | |
| Gewicht behuizing expansieventiel | kg | 2,0 | 2,7 | 2,7 | 2,7 | |
| Afmetingen schakelkast (H x B x D) | mm | 291 x 341 x 127 | 291 x 341 x 127 | 291 x 341 x 127 | 291 x 341 x 127 | |
| Gewicht schakelkast | Vloeistof - gas | kg | 3,0 | 3,0 | 3,0 | 3,0 |
| Voedingsspanning | V / Hz / Fase | 230 / 50 / 1 | 230 / 50 / 1 | 230 / 50 / 1 | 230 / 50 / 1 | |
Specificaties II
| Model | EXV5.0E2 | EXV6.0E2 | EXV8.0E2 | EXV10.0E2 | ||
|---|---|---|---|---|---|---|
| Nominaal Koelvermogen (min./nom./max.) | kW | 10,00 - 12,50 - 14,00 | 11,20 - 14,00 - 16,00 | 16,00 - 20,00 - 22,40 | 20,00 - 25,00 - 28,00 | |
| Nominaal Verwarmingsvermogen (min./nom./max.) | kW | 11,20 - 14,00 - 16,00 | 12,80 - 16,00 - 18,00 | 17,90 - 22,40 - 25,00 | 22,40 - 28,00 - 31,50 | |
| Volume van de warmtewisselaar minimum | l | 1,92 | 1,92 | 2,92 | 3,89 | |
| Volume van de warmtewisselaar maximum | l | 4,56 | 5,11 | 6,93 | 10,73 | |
| Afmetingen behuizing expansieventiel (H x B x D) | mm | 431 x 199 x 103 | 431 x 199 x 103 | 431 x 199 x 103 | 431 x 199 x 103 | |
| Gewicht behuizing expansieventiel | kg | 2,7 | 2,7 | 4,5 | 4,5 | |
| Afmetingen schakelkast (H x B x D) | mm | 291 x 341 x 127 | 291 x 341 x 127 | 291 x 341 x 127 | 291 x 341 x 127 | |
| Gewicht schakelkast | Vloeistof - gas | kg | 3,0 | 3,0 | 3,0 | 3,0 |
| Voedingsspanning | V / Hz / Fase | 230 / 50 / 1 | 230 / 50 / 1 | 230 / 50 / 1 | 230 / 50 / 1 | |
Downloads
Documentatie bij dit product
Afstandsbediening
Bedrade bediening met programmeerunit PC-ARFP1E
- Tijdschakelklok met weekinstelling
- Instelling en aanpassing van de bedrijfsparameters
- Multifunctioneel: programmering van externe in- en uitgangssignalen, storingsmelding
- Besturing van 1 tot 16 binnenunits (als master en slave)
- Zelfdiagnose, vorstbescherming en temperatuurverlaging
- ECO-bewegingssensor
- Meerdere talen
- LCD-display
- Gebruiksvriendelijk
Eenvoudige bedrade afstandsbediening PC-ARH1E
- Besturing van 1 tot 16 binnenunits (als master en slave)
- Compacte afmetingen
- Eenvoudige functies: AAN/UIT-stand, temperatuur, ventilatie
- Optionele functie met centrale besturing of CS-NET Web
Accessoires
Functiestekker PCC-1A
Stekkerkabel voor het realiseren van optimale externe contacten
